تعمیر پالس اکسی متر پزشکی

دستگاه پالس اکسی متر مدل BCI 3180 برای تعمیر آورده شده است.
ایراد دستگاه روشن نشدن است.

مرحله قبل از باز کردن :

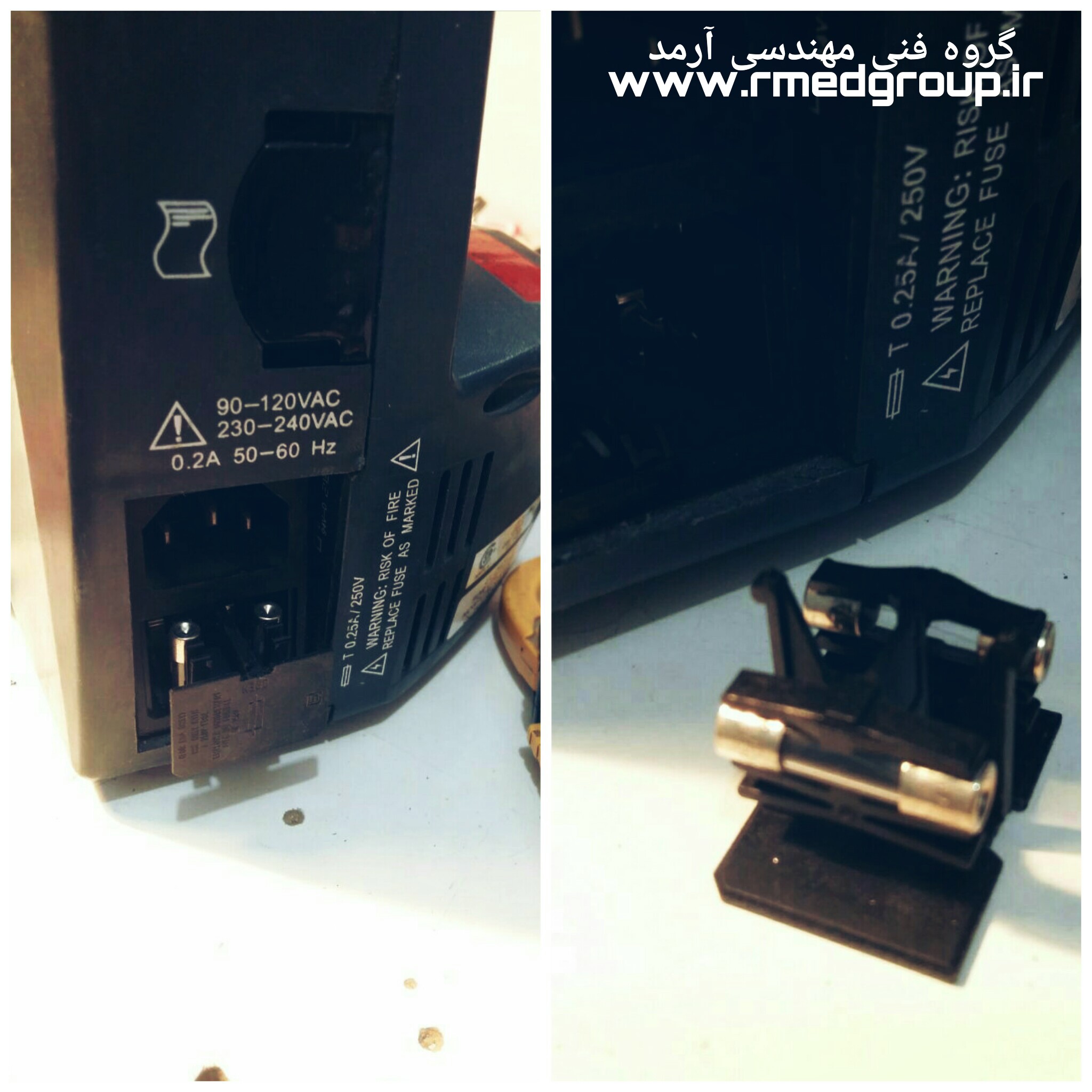

ابتدا از سالم بودن کابل برق شروع میکنیم . بعد از آن فیوزها را نیز مانند کابل با مد بیزر مولتی متر تست میکنیم .
هر دوی آنها سال بودند .حال نوبت باز کردن دستگاه و چک کردن برد است.

مرحله بعد از باز کردن دستگاه :

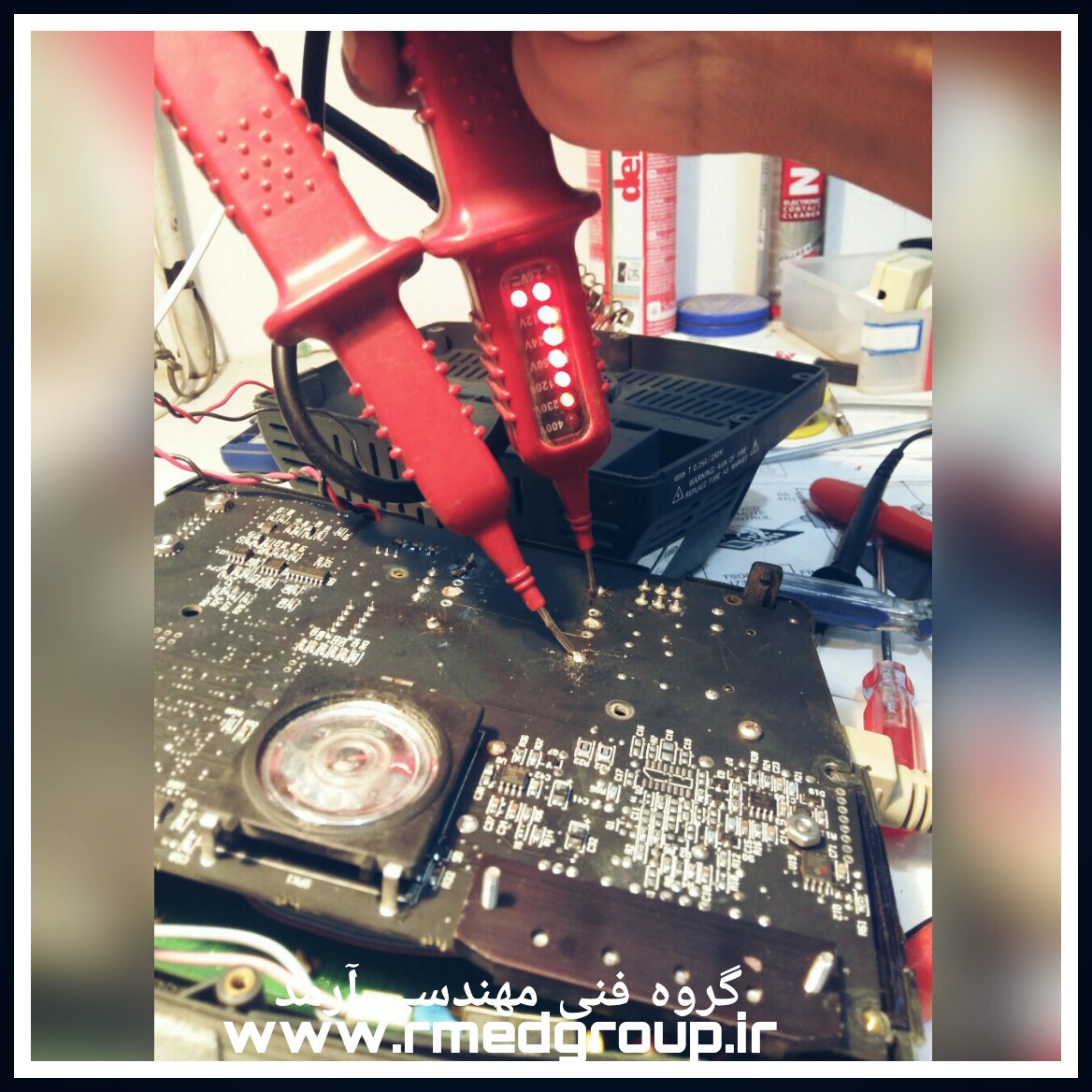

بعد از باز کردن دستگاه ابتدا ولتاژ سر ترانس تغذیه را با تستر یا مولتی متر چک میکنیم.
همانطور که در تصویر بالا میبینید ولتاژ وجود دارد.

بعد از این مرحله خروجی ترانس را بررسی میکیم ک آن هم ولتاژ داشت. بعد نوبت سر ورودی یکسو کننده است.
موقع چک کردن ولتاژ سر ورودی یکسو کننده متوجه قطع بودن آن شدیم. باید قطعی را که روی برد است، پیدا کنیم. قطعی از کنار پایه خروجی ترانس بود که احتمالا بر اثر ضربه یا افتادن دستگاه ایجاد شده است. از آنجایی که ترانس جز پایه های ورودی و وخروجی هیچ نگهدارنده ای نداشت ، بعد از لحیم مجدد پایه های خروجی، برای جلوگیری از بروز مجدد این مشکل ، ترانس را با یک بست کمبربندی به برد فیکس میکنیم.

حال دستگاه رو مجدد تست میکنیم و نتیجه آن را در زیر مشاهده میکنیم .
