آموزش تعمیر وارمر خون

وارمر خون که بعد از آزمون کنترل کیفی برچسب قرمز دریافت کرده بود. برای تعمیر و کالیبراسیون به ما تحویل داده شد .

وارمر خون بیش از حد حرارت تولید میکند.
وارمر دستگاهی است که خون را هم دمای بدن میکند تا آماده تزریق به بدن شود.

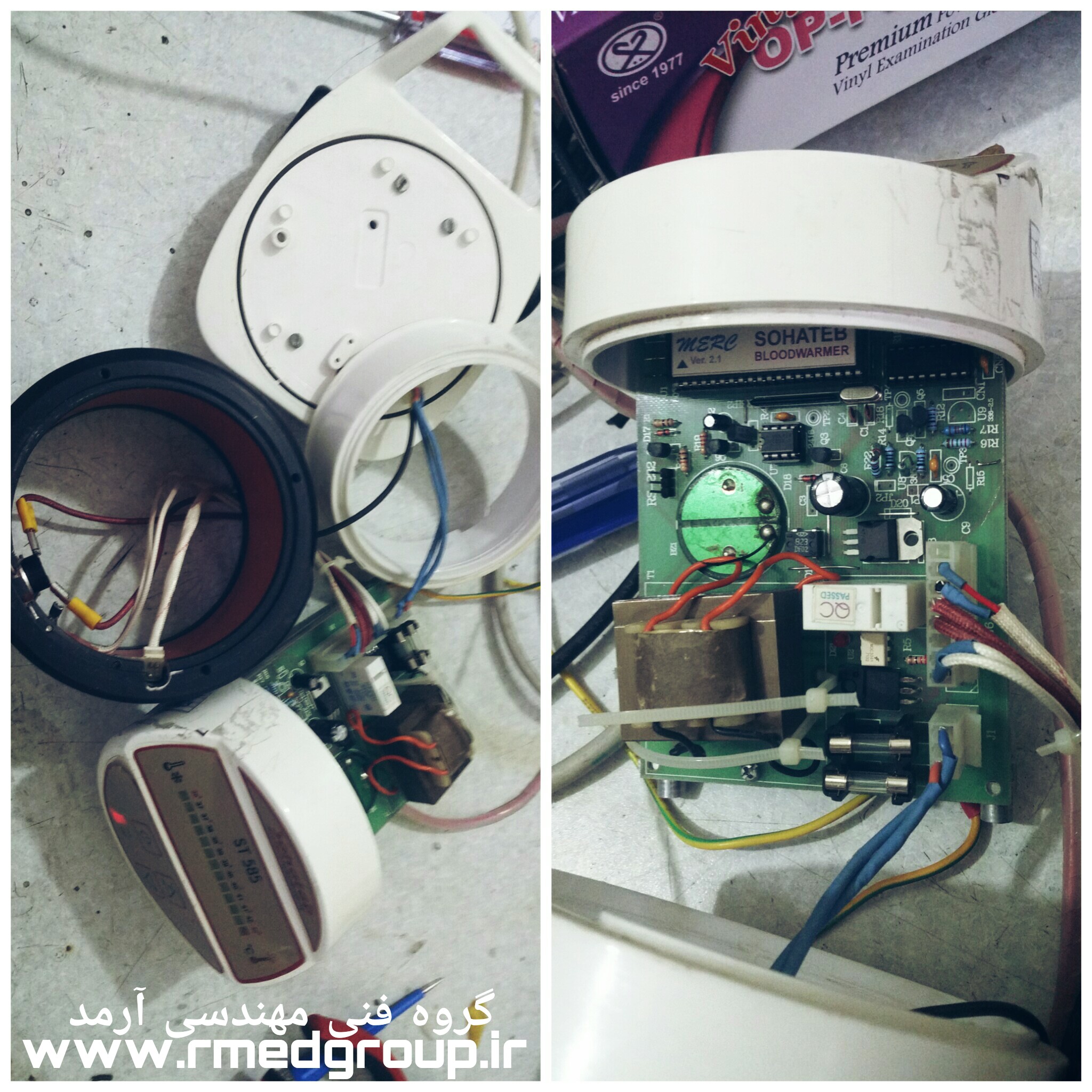

ابتدا باید دستگاه را باز کنیم

دستگاه برای کنترل دما از یک مدار دیمر با ترایاک استفاده میکند.

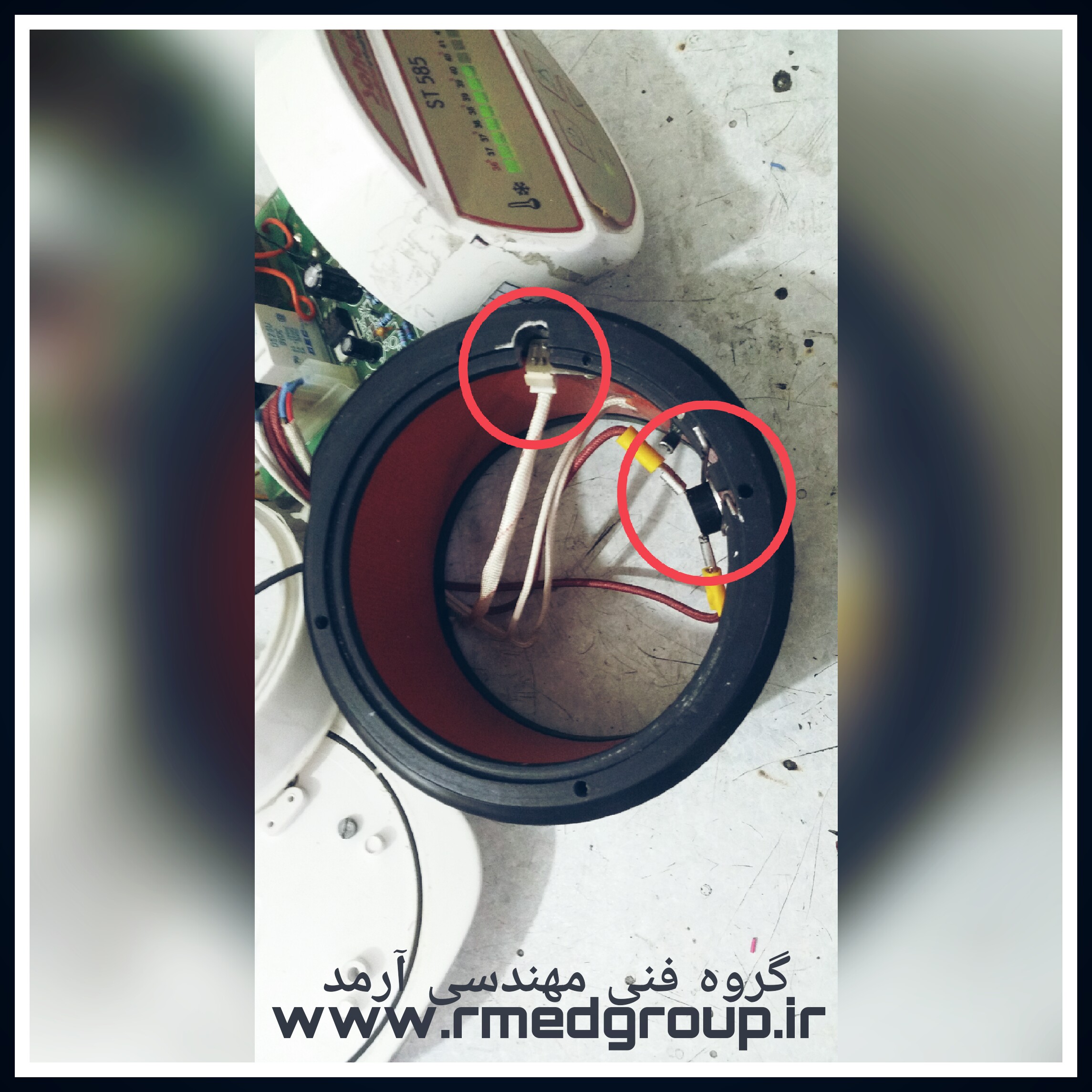

سنسور دما و ترموستات جهت اندازه گیری و امنیت به کار رفته که در تصویر  زیر مشخص شده.

سنسور دما از نوع ptc  بود که یعنی با افزایش دما ، مقدار مقاومتش افزایش می یابد .
ما مسیر سنسور دما و ترموستات را بررسی میکنیم و با استفاده از یک مولتی ترن به عنوان یک سنسور فرضی متوجه خرابی سنسور اصلی می شویم.

یعنی سنسور اصلی را از مدار حذف و یک مولتی ترن در مدار قرار می دهیم تا با تغییر دستی مقاومت ، تغییر دما در نمایشگر را مشاهده کنیم.

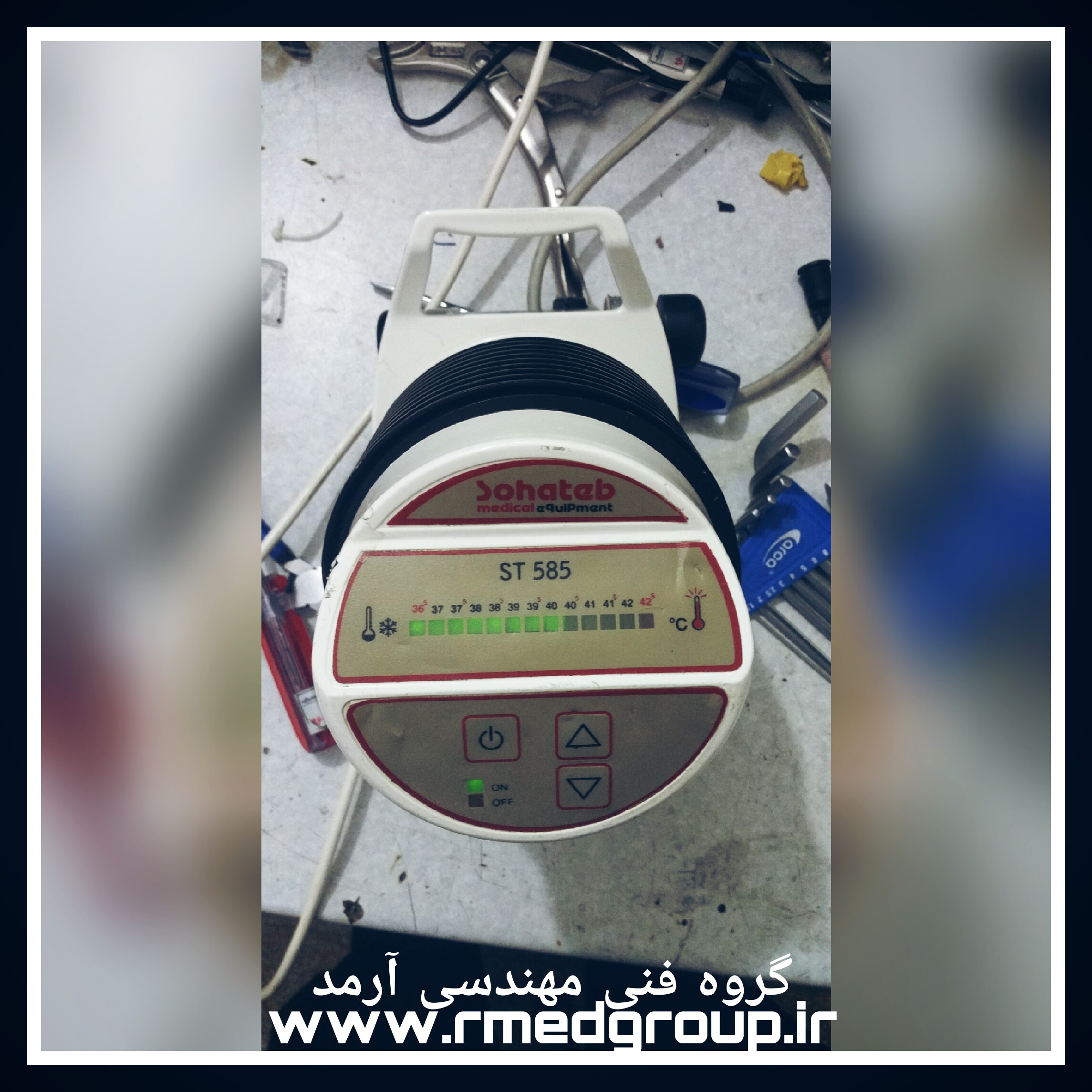

حال با رفع عیب سنسور ، دستگاه درست و به چرخه برگشت .
